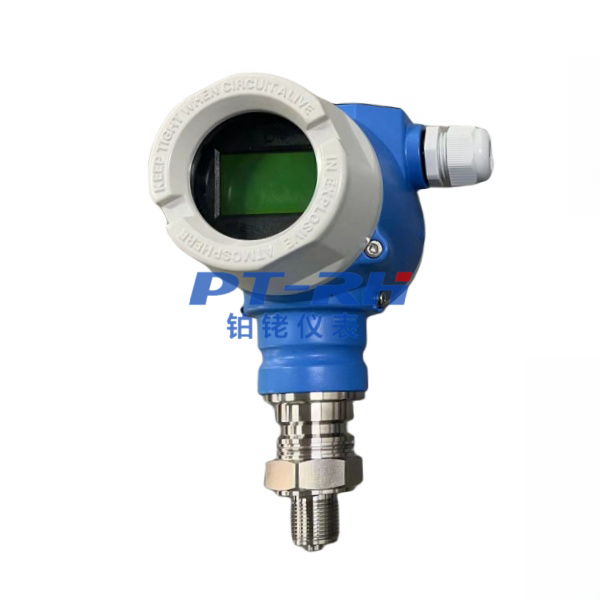

PR-P-282单晶硅压力变送器
单晶硅压力变送器概述我司全隔离智/单晶硅式智能压力/差压变送器，统称为智能变送器。全隔离智能压力/差压变送 器是我公司借鉴国外xj****经验，应用全隔离电路技术研发设计的带 HART 通信协议的全
- 质量稳定：实行全过程质量监控，一丝不苟，多方位检测！
- 合理的价格：有效的内部成本控制，减少开支，为客户着想！
- 交货快：完善的产品供应，充足的库存，缩短交货时间！
- 电话：021-56552272
- 邮箱：3256716940qq.com
Description
单晶硅压力变送器概述
我司全隔离智/单晶硅式智能压力/差压变送器，统称为智能变送器。全隔离智能压力/差压变送 器是我公司借鉴国外经验，应用全隔离电路技术研发设计的带 HART 通信协议的全隔离智能现 场测量仪表。 智能变送器由于采用了全隔离电路技术设计，对电源和传感器信号进行隔离处理，提高了 整机的稳定性和抗干扰能力。特别是对工作现场中的变频器和电动机等设备产生的各种频率的 强干扰信号具有极强的抗干扰能力，在抗高频干扰信号方面优于国内外******产品。 智能变送器还具有参数资料备份与恢复功能。当数据资料被错误修改或损坏时，可通过三 个按键在线恢复被修改或损坏的数据资料。 智能型变送器增设了编码电位器，无需打开变送器表盖，在仪表壳体外旋转编码电位器旋 扭，即可调整零位压力。现场使用方便灵活，使用效率大为提高。智能变送器的按键功能均可 由通信软件或我公司生产的手操器实现。
单晶硅压力变送器外形，结构及尺寸
变送器主要由压力/差压传感器（简称为δ室）、夹板又称压力容室、导压接头、紧固 螺栓、泄放阀、仪表壳和电子组件等组成。
单晶硅压力变送器技术参数
基本误差：±0.075％、0.1％、0.2％。
端基一致性误差：±0.1％、0.2％、0.3％。
重复性误差：0.1％、0.2％、0.3％。
回 差：0.1％、0.2％、0.3％。
稳 定 性：在量程范围内，一年内不超过基本误差。
抗干扰特性：在电源和外壳加 1～100kHz、峰值 1～380VAC 变频干扰信号，4～20mA 输出 变化量＜±0.2％。
温度影响：对于DP、GP 类，量程范围代号 4～8，误差＜±0.15％/10℃，***大量程限值； 其他类型和其他量程，误差增加一倍。
恒流性能：变化量＜ 0.075％。
绝缘性能：电源对地电阻﹥400MΩ。
响应时间：通电启动时，响应时间＜2 秒。
灵 敏 度：下限值及量程变化量＜ 0.01％。
电源电压变化：下限值及量程变化量＜ 0.02％。
稳态变化量：电源短时中断，变化量＜ 0.02％。
过 范 围：下限值及量程变化量＜ 0.05％。
静压误差：DP 类，对于 14MPa，下限值变化量＜ ±0.3％；HP 类，对于 32MPa，下限 值变化量＜ ±0.5％。
外磁场影响：处在 400A/m(均方根)磁场中, 变化量＜ 0.05％。
机械振动：振动频率：50Hz，全振幅：0.2mm，历时 2 小时振动，残余下限值及量程变化 量＜ 0.075％。
安装位置影响：当传感器中心测量膜片不是垂直时，可能产生不大于 0.24kPa 的零位系统误差， 但此误差可以通过调整零压力微调来消除，对量程无影响。
结构材料：压力容室、接头、泄放阀、隔离膜片等与介质接触的零件材料，详见《YAOYE 系列隔离智能型压力/差压变送器选型样本》。
导压连接：压力容室上连接孔为 1/4－18NPT，引压接头上的连接孔为 1/2－14NPT，其中心距 离可以通过调整连接头改变。
电气连接：变送器壳体有两个 M20×1.5 螺孔，用以连接电缆导管。壳体内有接线端和测 试垫片，如与通信器连接时，可固定在测试垫片上。
容积吸取量：＜ 0.16 c ㎡
